مصنوعات کی تفصیل

یہ Gn24 - 12d ہائی - وولٹیج منقطع سوئچ ایک انڈور ہائی - وولٹیج منقطع سوئچ ہے جس میں گراؤنڈنگ سوئچ ہے۔ یہ GN19 سیریز کا ایک اپ گریڈ ورژن ہے (اضافی گراؤنڈنگ فنکشن کے ساتھ)۔ اس کا بنیادی فنکشن 12KV پاور سسٹم میں "نہیں - لوڈ سوئچنگ + سیفٹی گراؤنڈنگ" ہے ، جس سے یہ بجلی کی تقسیم کے نظام میں مشترکہ حفاظتی تنہائی اور گراؤنڈنگ ڈیوائس ہے۔ اس ہائی وولٹیج منقطع سوئچ میں 12KV کی درجہ بندی والی وولٹیج اور 630A/1000A/1250A (عام وضاحتیں) کا درجہ بند موجودہ ہے۔ یہ انڈور سوئچ کابینہ ، سب اسٹیشنوں ، اور فیکٹری پاور ڈسٹری بیوشن رومز میں تنصیب کے لئے موزوں ہے ، خاص طور پر ایسے منظرناموں میں جہاں دیکھ بھال کے لئے گراؤنڈنگ کی ضرورت ہوتی ہے (جیسے ٹرانسفارمر انلیٹ ٹرمینلز اور بس بار حصوں) ، "منقطع سوئچ + علیحدہ گراؤنڈنگ سوئچ" اور بچت کی جگہ کے امتزاج کی جگہ لے لیتے ہیں۔

ساختی شکل:

فلیٹ - ماونٹڈ قسم (Gn24 - 12d): مین بلیڈ + سنگل رخا گراؤنڈنگ بلیڈ ؛
- دیوار کی قسم (Gn24 - 12cd) کے ذریعے: - دیوار بشنگ کے ذریعے ، سوئچ گیئر کی دیوار کی تنصیب کے لئے موزوں ہے۔
ڈبل - رخا گراؤنڈنگ قسم (GN24-12SD): نقل و حرکت اور اسٹیشنری دونوں رابطوں کو گراؤنڈ کیا جاسکتا ہے ، جو بجلی کی تقسیم کے پیچیدہ منظرناموں کے لئے موزوں ہے۔

ممنوعہ اقدامات:

* بوجھ کے تحت مرکزی رابطہ کھولنا یا بند کرنا ممنوع ہے۔

* باہمی مداخلت کے آلے کو زبردستی ختم کرنا ممنوع ہے۔

* گراؤنڈنگ سوئچ بند ہونے پر مرکزی رابطہ بند کرنا ممنوع ہے۔

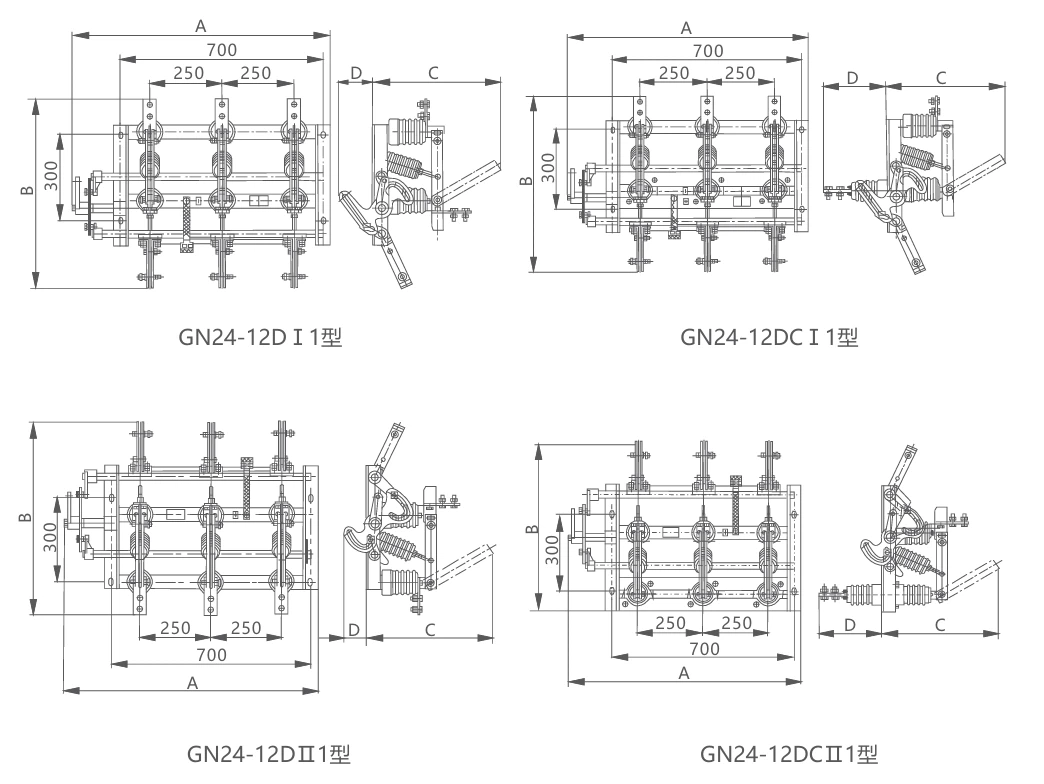

طول و عرض:

product-1044-784

کوڈ -1250a	A	B	جملہ دور	D	C
Gn24-12dⅰ	890 ملی میٹر	700 ملی میٹر	250 ملی میٹر	125 ملی میٹر	500 ملی میٹر
Gn24-12dⅱ	890 ملی میٹر	690 ملی میٹر	250 ملی میٹر	125 ملی میٹر	480 ملی میٹر
gn24 - 12dcⅰ (دیوار کے ذریعے)	920 ملی میٹر	780 ملی میٹر	250 ملی میٹر	125 ملی میٹر	500 ملی میٹر
gn24 - 12dcⅱ (دیوار کے ذریعے)	920 ملی میٹر	790 ملی میٹر	250 ملی میٹر	350 ملی میٹر	500 ملی میٹر

نوٹ: مختلف مینوفیکچررز کے مشتق ماڈل (جیسے اینٹی - fouling قسم ، اعلی - اونچائی کی قسم) میں قدرے مختلف طول و عرض ہوسکتے ہیں۔ یہ تجویز کی جاتی ہے کہ انسٹالیشن کی اصل ڈرائنگز کا حوالہ دیں جو سامان کے ساتھ آتے ہیں۔ اگر آپ کو سی اے ڈی کی تفصیلی ڈرائنگ کی ضرورت ہو تو ، آپ ہم سے "GN24-12D خاکہ اور انسٹالیشن طول و عرض ڈرائنگ" کے لئے پوچھ سکتے ہیں۔

تنصیب کے ماحول کی ضروریات:

انڈور انسٹالیشن ، محیطی درجہ حرارت - 25 ڈگری سے +40 ڈگری ؛ نسبتا hum نمی 90 than سے کم یا اس کے برابر (اینٹی فاؤلنگ کی قسم اعلی نمی/آلودگی کے ماحول میں استعمال کی جاسکتی ہے) ؛

بڑھتی ہوئی سطح (سوئچ کابینہ بیم/بریکٹ) فلیٹ ہونا چاہئے ، لوڈ - برداشت کی گنجائش 60 کلوگرام سے زیادہ یا اس کے برابر (سامان کا وزن تقریبا 50 50 کلوگرام) سے زیادہ ہے۔

عمومی سوالنامہ:

س: موجودہ (4s) کا مقابلہ کرنے کا مختصر - وقت کیا ہے؟

A: 40Ka (مثال کے طور پر 1250a)

س: کیا اس منقطع سوئچ میں اینٹی - غلط فہمی کی خصوصیات ہیں؟

A: ہاں ، وہ مکینیکل انٹرا لاکس کے ساتھ "حوصلہ افزائی کرتے ہوئے" اور "گراؤنڈ کے دوران سوئچ کو بند کرتے ہوئے" کو روکنے کے لئے میکانکی انٹرا لاکس کے ساتھ آتے ہیں ، جو بجلی کی حفاظت کے ضوابط کے مطابق ہے۔

س: آپ کب سے بجلی کی مصنوعات تیار کر رہے ہیں؟

A: 10+ سال۔ شروع سے ہی ، ہم دھات کے لوازمات کرتے ہیں پھر تمام حصوں کو حتمی مصنوع میں جمع کرتے ہیں۔

س: اگر مجھے خراب یا عیب دار مصنوعات ملتی ہے تو مجھے کیا کرنا چاہئے؟

A: براہ کرم ہم سے فوری طور پر رابطہ کریں۔ ہم اس کی وجہ تلاش کریں گے اور نقصان کو پورا کرنے کی پوری کوشش کریں گے۔
